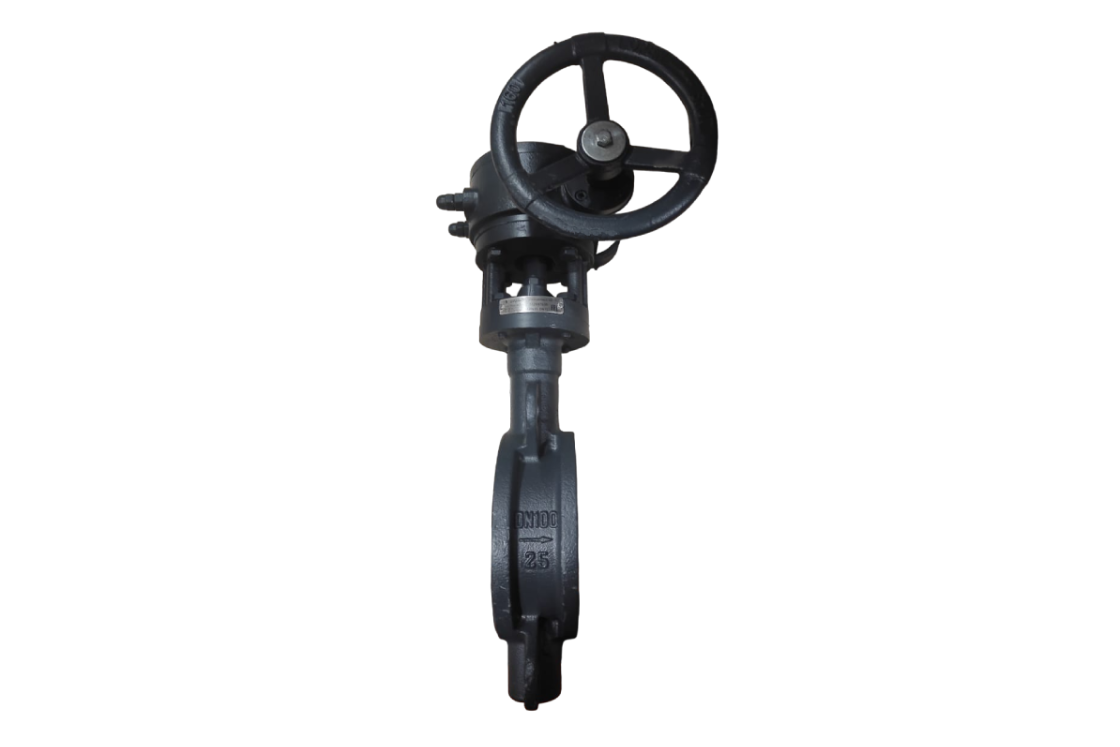

Ридан 082X4764R — Затвор дисковый ЗДМ 2WG PN25 DN125 межфланцевый с редукторным приводом; корпус, диск — сталь
- Номинальный диаметр (DN), мм
- 125
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- от -29 до +425
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 125
- Номинальное давление (PN), бар
- 25
- Температура рабочей среды, °С
- от -29 до +425
- Тип присоединения к трубопроводу
- Межфланцевое
Документы
Все документы- Исполнение
- с ручным редукторным приводом
- Номинальный диаметр (DN), мм
- 125
- Номинальное давление (PN), бар
- 25
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура рабочей среды, °С
- от -29 до +425
- L2, мм
- 65
- L3, мм
- 137
- H2, мм
- 400
- Тип присоединения к трубопроводу
- Межфланцевое
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- D1, мм
- 220
- D2, мм
- 185
- D3, мм
- 134
- L, мм
- 64
- Температура окружающей среды, °С
- От -29 до +70
- Материал корпуса
- Углеродистая сталь WCB
- Материал уплотнения
- Графит
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 25
- D
- 200
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- материал диска
- Сталь20
- ß
- 22,5
- Z x d, мм
- 4x26
- H1 мм
- 130
- L1 ,мм
- 185
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
|---|---|---|---|---|---|---|---|---|
|
Затвор дисковый ЗДМ 2WG PN25 DN100 межфланцевый с редукторным приводом ; корпус, диск - сталь |
100 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
32 599.05
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN125 межфланцевый с редукторным приводом ; корпус, диск - сталь |
125 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
44 030.05
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN150 межфланцевый с редукторным приводом ; корпус, диск - сталь |
150 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
52 795.35
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN200 межфланцевый с редукторным приводом ; корпус, диск - сталь |
200 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
78 064.30
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN250 межфланцевый с редукторным приводом ; корпус, диск - сталь |
250 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
97 593.60
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN300 межфланцевый с редукторным приводом ; корпус, диск - сталь |
300 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
137 420.40
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN350 межфланцевый с редукторным приводом ; корпус, диск - сталь |
350 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
176 016.70
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN400 фланцевый с редукторным приводом ; корпус, диск - сталь |
400 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
228 914.40
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN450 межфланцевый с редукторным приводом ; корпус, диск - сталь |
450 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
305 851.70
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN500 межфланцевый с редукторным приводом ; корпус, диск - сталь |
500 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
346 703.15
Заказная позиция
|
||||||||
|
Затвор дисковый ЗДМ 2WG PN25 DN600 межфланцевый с редукторным приводом ; корпус, диск - сталь |
600 | 25 | от -29 до +425 | Межфланцевое | ||||
|
₽
478 178.05
Заказная позиция
|
||||||||
