Комплект VFG-2R/AFD-R DN15 Kvs 1,6м³/ч с настройкой 8—16 бар для систем теплоснабжения Ридан
Документация
Товары комплекта
| Артикул | Название |
|---|---|
| 003G1000 | Danfoss 003G1000 — Регулятор давления "после себя" AFD, Pрег: 8-16 бар, PN25, цвет пружины: черный, площадь регулирующей диафрагмы 32 см² |
| 065B2386R1 | Ридан 065B2386R1 — Универсальный регулирующий клапан Ридан VFG-2R DN15, Kvs 1,6, PN25, Tmax 150 °C, фланцевый, материал корпуса — чугун |

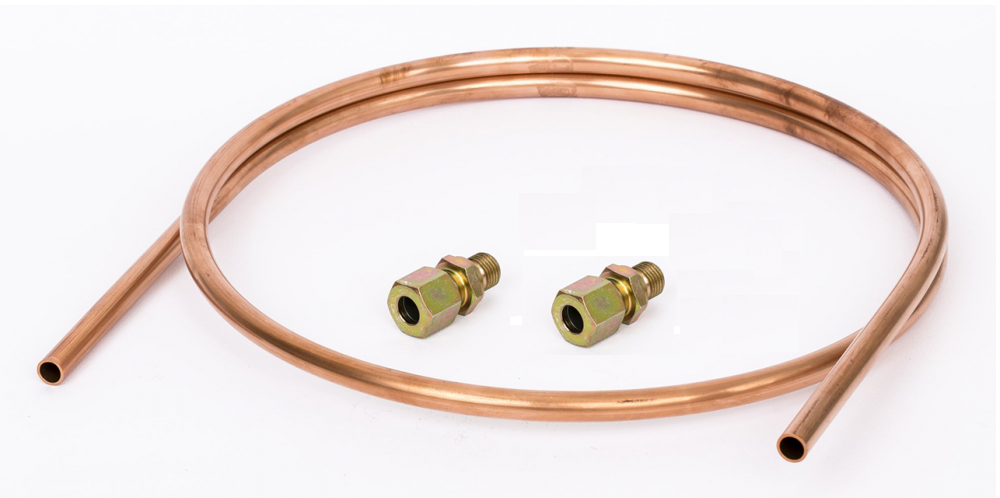

| 003G1391R | Ридан 003G1391R — Комплект импульсной трубки AF-R для гидравлических регуляторов |
Подробная информация
Комплект AFD-R/VFG-2R представляет собой автоматический редукционный клапан - регулятор давления “после себя”, применяемый в системах централизованного теплоснабжения. Принцип действия заключается в закрытии клапана при повышении давления после него (по ходу движения теплоносителя).
Гидравлические регуляторы прямого действия Ридан имеют составную конструкцию из регулирующего фланцевого клапана, регулирующего блока с диафрагмой и пружиной настройки перепада давления и необходимого количества импульсных трубок.
Данный комплект содержит в себе все 3 элемента регулятора давления “после себя”:

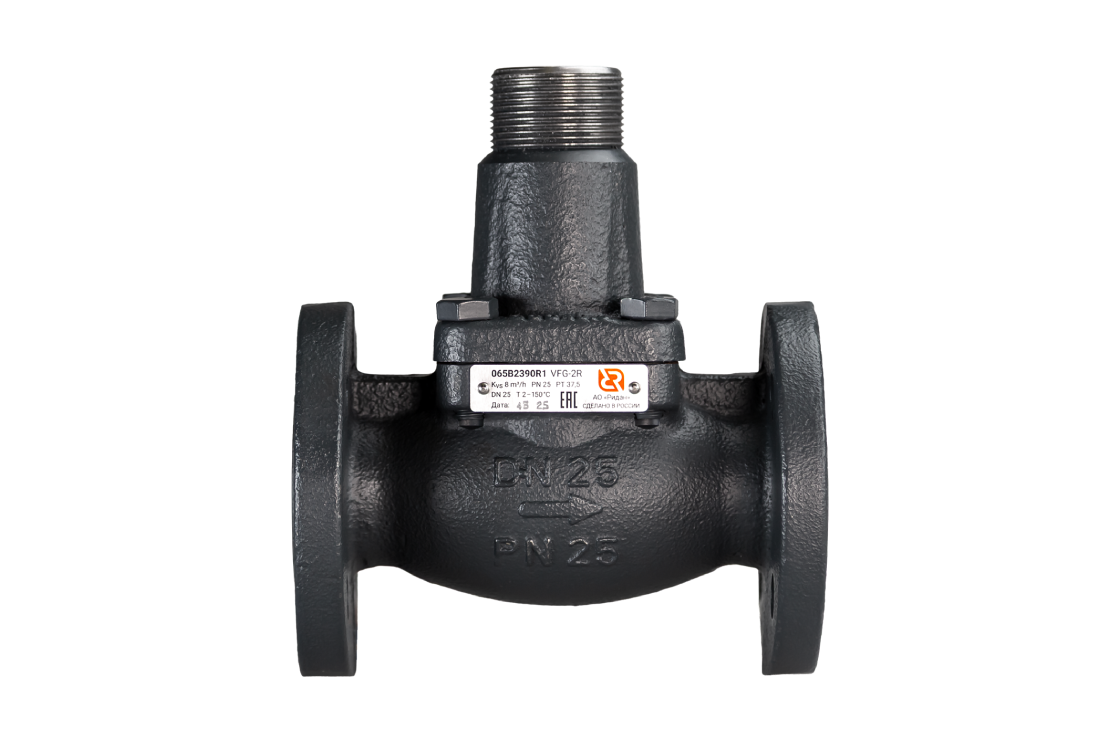

- 065B2386R1 - Универсальный регулирующий клапан Ридан VFG-2R, 1 шт.

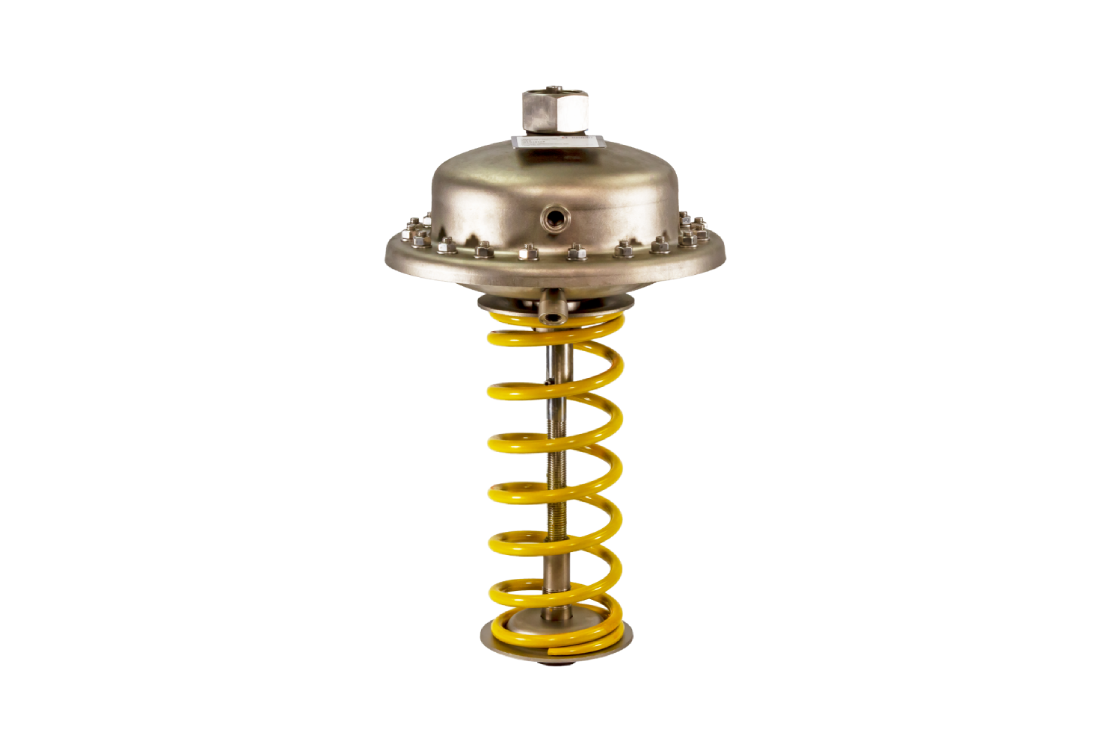

- 003G1000 - Регулирующий блок AFD-R, 1 шт.
- 003G1391R - Комплект импульсной трубки AF-R, 1 шт.
Основные характеристики
- DN = 15 мм.
- PN = 25 бар.
- Диапазон настройки: 8—16 бар.
- KVS = 25 м3/ч.
- Температура регулируемой среды (вода или 30 % водный раствор гликоля): 2–150 °C.
- Присоединение к трубопроводу: фланцевое.
- Материал корпуса клапана: Высокопрочный чугун EN-GJS-400-18-LT (GGG 40)
- Материал корпуса регулирующего блока: Нержавеющая сталь
Принцип действия
Если система система находится в нерабочем состоянии, то клапан полностью закрыт. Давление в системе после клапана передается в под регулирующую диафрагму (со стороны пружины) через импульсную трубку, а на другую сторону диафрагмы действует атмосферное давление. Если регулируемое давление возрастает - клапан прикрывается до момента, пока не будет достигнуто равновесие между усилиями со стороны диафрагмы и пружины.
Регулятор настраивается с помощью изменения сжатия настроечной пружины.
Монтажные положения
Регуляторы DN = 15–80 мм с температурой перемещаемой среды до 120 °C могут быть установлены в любом положении.
Также вы можете воспользоваться инструментом “Подбор регулирующего клапана и привода/регулятора прямого действия”, позволяющим самостоятельно сделать расчет регулирующего клапана и привода либо регулятора прямого действия за несколько минут на основе имеющихся данных.
В базе технической документации (https://ridan.ru/documentation...) представлены подробные каталоги, BIM-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.
Подробнее об этом регуляторе - в Техническом описании
