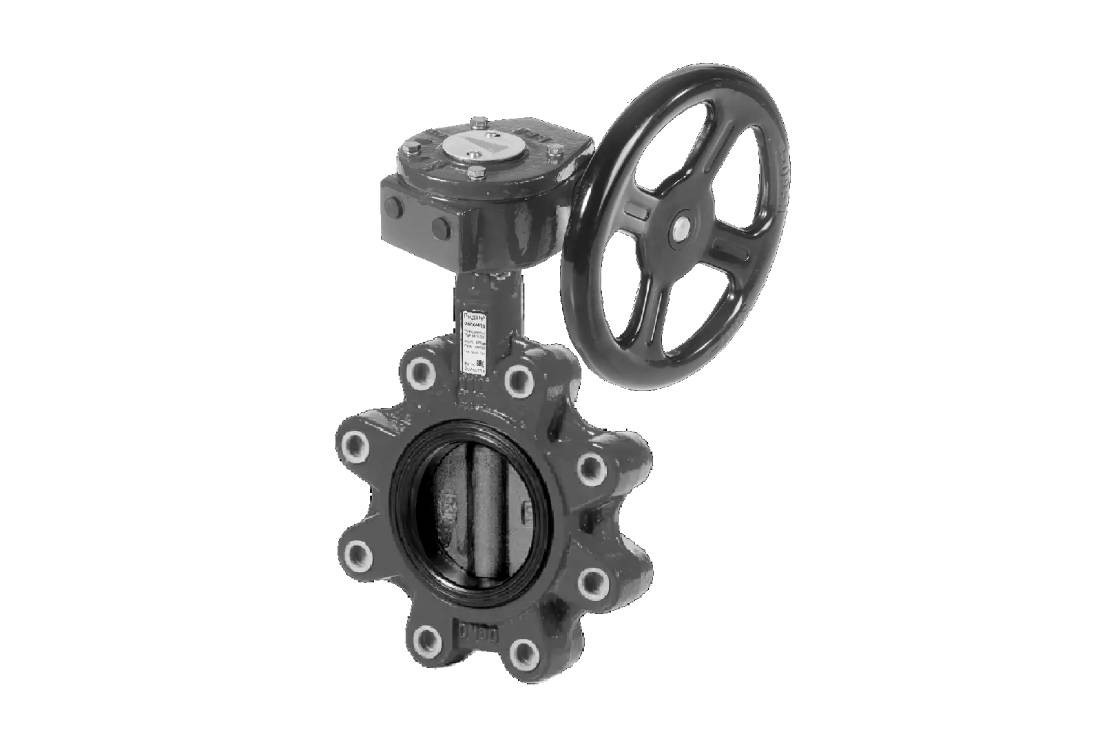

Затворы дисковые ЗДМ PN25 с ручным редукторным приводом, корпус с резьбовыми проушинами
Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).
Основные характеристики:
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
- Диапазон номинальных диаметров: DN50– DN300;
- Тип присоединения к трубопроводу: межфланцевый;
- Тип корпуса: с резьбовыми проушинами;
- Номинальное давление: PN25;
- Диапазон рабочих температур: от –15 до 120°С;
- Диапазон температур окружающей среды: от –15 до +70 °С;
- Герметичность затвора: класс А по ГОСТ 9544;
- Пробное (испытательное) давление: 1,5PN.
Товары серии
Название и артикул | Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Тип присоединения к трубопроводу | Температура рабочей среды, °С | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 082X4947R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN50 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор | 50 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 17 741.05 Заказная позиция | ||||||||
Ридан 082X4948R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN65 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор | 65 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 19 929.50 Заказная позиция | ||||||||
Ридан 082X4949R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор | 80 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 21 358.95 Заказная позиция | ||||||||
Ридан 082X4952R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN150 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор | 150 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 49 214.25 Заказная позиция | ||||||||
Ридан 082X4950R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN100 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор | 100 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 33 056.75 Заказная позиция | ||||||||
Ридан 082X4951R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN125 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; механический редуктор | 125 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 44 127.80 Заказная позиция | ||||||||
Ридан 082X4955R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN65 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 65 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 30 900.50 Заказная позиция | ||||||||
Ридан 082X4956R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 80 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 38 529.60 Заказная позиция | ||||||||
Ридан 082X4971R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN125 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 125 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 59 721.80 Заказная позиция | ||||||||
Ридан 082X4972R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN150 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 150 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 69 046.00 Заказная позиция | ||||||||
Ридан 082X4973R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN200 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 200 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 122 341.60 Заказная позиция | ||||||||
Ридан 082X4974R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN250 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 250 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 186 456.40 Заказная позиция | ||||||||
Ридан 082X4954R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN50 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 50 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 9 709.45 Заказная позиция | ||||||||
Ридан 082X4970R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN100 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 100 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 47 006.25 Заказная позиция | ||||||||
Ридан 082X4975R — Затвор дисковый с резьбовыми проушинами ЗДМ PN25 DN300 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; механический редуктор | 300 | 25 | Резьбовые проушины | от -15 до +120 | ||||
₽ 301 876.15 Заказная позиция | ||||||||
Вопросы по серии
После запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответВопросы о товарах серии
После запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответПодскажите, пожалуйста, из какого материала сделан шток в затворах дисковых ЗДМ PN16 с рукояткой. И в затворе с диском из чугуна, и из нержавейки.
Посмотреть ответ
