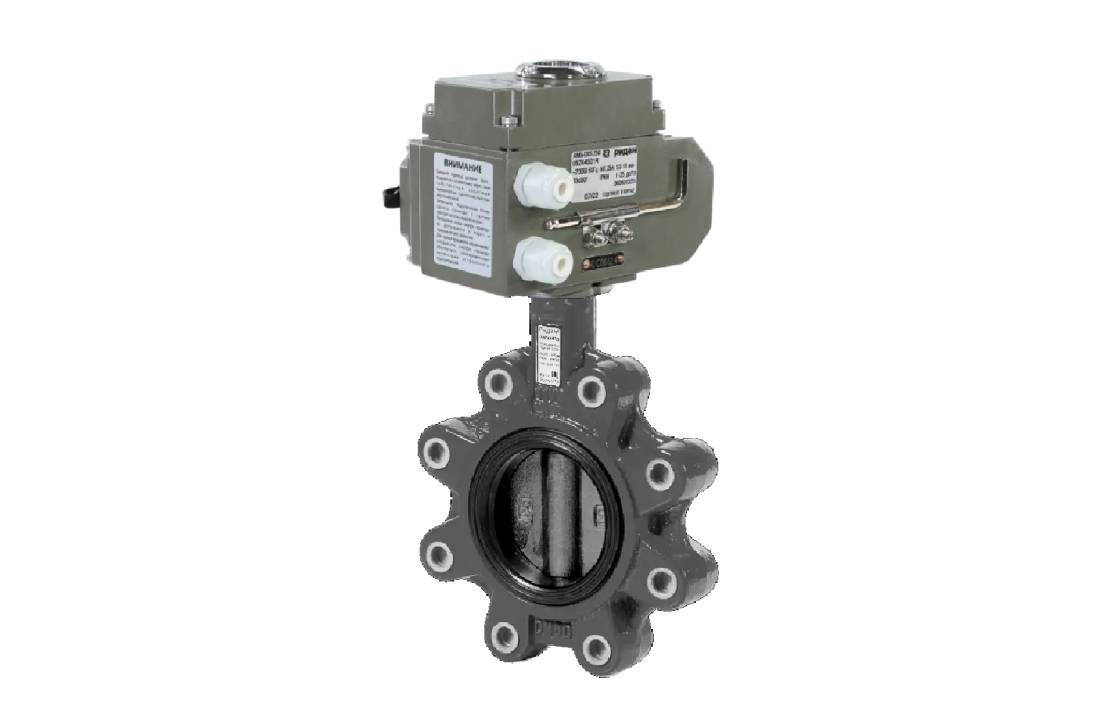

Затворы дисковые ЗДМ с электрическим приводом, корпус с резьбовыми проушинами
Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).
Основные характеристики:
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
- Диапазон номинальных диаметров: DN40– DN600.
- Тип присоединения к трубопроводу: межфланцевый.
- Тип корпуса: с резьбовыми проушинами.
- Номинальное давление: PN16.
- Диапазон рабочих температур: от –15 до 120 °С.
- Диапазон температур окружающей среды: от –15 до +70 °С.
- Герметичность затвора: класс А по ГОСТ 9544.
- Пробное (испытательное) давление: 24 бар.
Товары серии
|
Название и
артикул
|
Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Температура рабочей среды, °С | Тип присоединения к трубопроводу | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||
|---|---|---|---|---|---|---|---|---|
|
Ридан 082X4830R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — чугун, с электроприводом 220В |
16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4831R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 220В |
16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4833R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 220В |
16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4834R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 220В |
16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4835R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 220В |
16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4836R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — чугун, с электроприводом 220В |
16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4837R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — чугун, с электроприводом 220В |
16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4838R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — чугун, с электроприводом 220В |
16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4839R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 220В |
16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4854R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — чугун, с электроприводом 24В |
16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4855R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 24В |
16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4856R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — чугун, с электроприводом 24В |
16 | 65 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4857R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — чугун, с электроприводом 24В |
16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4858R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 24В |
16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4859R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 24В |
16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4862R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — чугун, с электроприводом 24В |
16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4863R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — чугун, с электроприводом 24В |
16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4860R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — чугун, с электроприводом 24В |
16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4861R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — чугун, с электроприводом 24В |
16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4842R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — нержавеющая сталь, с электроприводом 220В |
16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4843R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 220В |
16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4844R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — нержавеющая сталь, с электроприводом 220В |
16 | 65 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4845R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 220В |
16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4846R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — нержавеющая сталь, с электроприводом 220В |
16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4847R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — нержавеющая сталь, с электроприводом 220В |
16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4848R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 220В |
16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4849R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — нержавеющая сталь, с электроприводом 220В |
16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4850R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — нержавеющая сталь, с электроприводом 220В |
16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4851R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — нержавеющая сталь, с электроприводом 220В |
16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины, Резьбовыми проушины | ||
|
|
||||||||
|
Ридан 082X4867R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — нержавеющая сталь, с электроприводом 24В |
16 | 50 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4868R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN65, диск — нержавеющая сталь, с электроприводом 24В |
16 | 65 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4869R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN80, диск — нержавеющая сталь, с электроприводом 24В |
16 | 80 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4871R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — нержавеющая сталь, с электроприводом 24В |
16 | 125 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4872R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 24В |
16 | 150 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4873R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN200, диск — нержавеющая сталь, с электроприводом 24В |
16 | 200 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4875R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN300, диск — нержавеющая сталь, с электроприводом 24В |
16 | 300 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4866R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN40, диск — нержавеющая сталь, с электроприводом 24В |
16 | 40 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4870R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — нержавеющая сталь, с электроприводом 24В |
16 | 100 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
|
Ридан 082X4874R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN250, диск — нержавеющая сталь, с электроприводом 24В |
16 | 250 | от -10 до +120, от -15 до +120 | Резьбовые проушины | от -10 до +120, от -15 до +120 | Резьбовые проушины | ||
|
|
||||||||
Вопросы по серии
Уточните, пожалуйста, каким образом можно опломбировать затвор 082X4831R ДУ50 с электроприводом, установленный на обводной линии счетчика воды.
Посмотреть ответСкажите, у Ридан 082X4858R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 24В, напряжение привода AC или DC?
Посмотреть ответВопросы о товарах серии
Уточните, пожалуйста, каким образом можно опломбировать затвор 082X4831R ДУ50 с электроприводом, установленный на обводной линии счетчика воды.
Посмотреть ответСкажите, у Ридан 082X4858R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN100, диск — чугун, с электроприводом 24В, напряжение привода AC или DC?
Посмотреть ответ
