Привод электрический АМВ без блока управления, напряжение питания 380В
Приводы Ридан тип AMB – это промышленные многофункциональные электроприводы с крутящим моментом от 50 до 20000 Нм, предназначенные для управления четверть-оборотной арматурой, такой как стальные шаровые краны RJIP и подобной им.
Электропривод состоит из корпуса, внутри которого смонтированы электродвигатель, механический редуктор, плата управления.
Корпус выполнен из алюминиевого сплав, окрашен порошковой окраской.
Основные характеристики:
- Напряжение питания: - 380 В, 50 Гц, 3-х фазный;
- Диапазон крутящих моментов от 50 до 20000 Нм;
- Изоляция двигателя класс F;
- Класс пыле-влагозащиты: IP67;
- Температура окружающей среды от -25 °С до +70 °С;
- Режим работы: кратковременный S4-25% с защитой от перегрева t=120±5 °C;
- Предусмотрен встроенный подогреватель контактов для защиты электрической части от конденсата;
- Возможно исполнение с классом пыле-влагозащиты IP68;
- Возможно исполнение для температур окружающей среды: от -40 ºС до +70 ºС.
Модификация AMB-H это четверть-оборотный электропривод, она предназначена для работы привода и арматуры в режиме «открыто-закрыто».
Модификация AMB-M состоит из многооборотного привода и отдельно устанавливаемого понижающего механического редуктора, предназначен для работы привода и арматуры в режиме «открыто-закрыто».
При установке на привод интеллектуального блока управления реализуются функции коммутации, защиты, обратной связи, местного управления приводом.
Руководство пользователя AMB-H Руководство пользователя AMB-M
Товары серии
|
Название и
артикул
|
DN шарового крана | Напряжение питания, В | Мощность, Вт | Номинальный ток, А | Время поворота, с | Температура окружающей среды, °С | ||
|---|---|---|---|---|---|---|---|---|
|
Ридан 065L8210R — Электропривод AMB-H-006 380В без блока управления; IP67; для шаровых кранов RJIP DN65 стандартный проход |
DN65 станд.прох. или DN50 полн.прох. | 380 | 20 | 0,18 | 27 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8211R — Электропривод AMB-H-010 380В без блока управления; IP67; для шаровых кранов RJIP DN80-100 стандартный проход |
DN80-100 станд.прох. или DN65-80 полн.прох. | 380 | 20 | 0,18 | 27 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8212R — Электропривод AMB-H-030 380В без блока управления; IP67; для шаровых кранов RJIP DN125-150 стандартный проход |
DN125-150 станд.прох. или DN100-125 полн.прох | 380 | 60 | 0,38 | 32 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8213R — Электропривод AMB-H-080 380В без блока управления; IP67; для шаровых кранов RJIP DN200 стандартный проход |
DN200 станд.прох. или DN150 полн.прох. | 380 | 120 | 0,41 | 38 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8214R — Электропривод AMB-H-170 380В без блока управления; IP67; для шаровых кранов RJIP DN250 стандартный проход |
DN250 станд.прох. или DN200 полн.прох. | 380 | 200 | 0,8 | 34 | от -25С до +70С | ||
|
|
||||||||
|

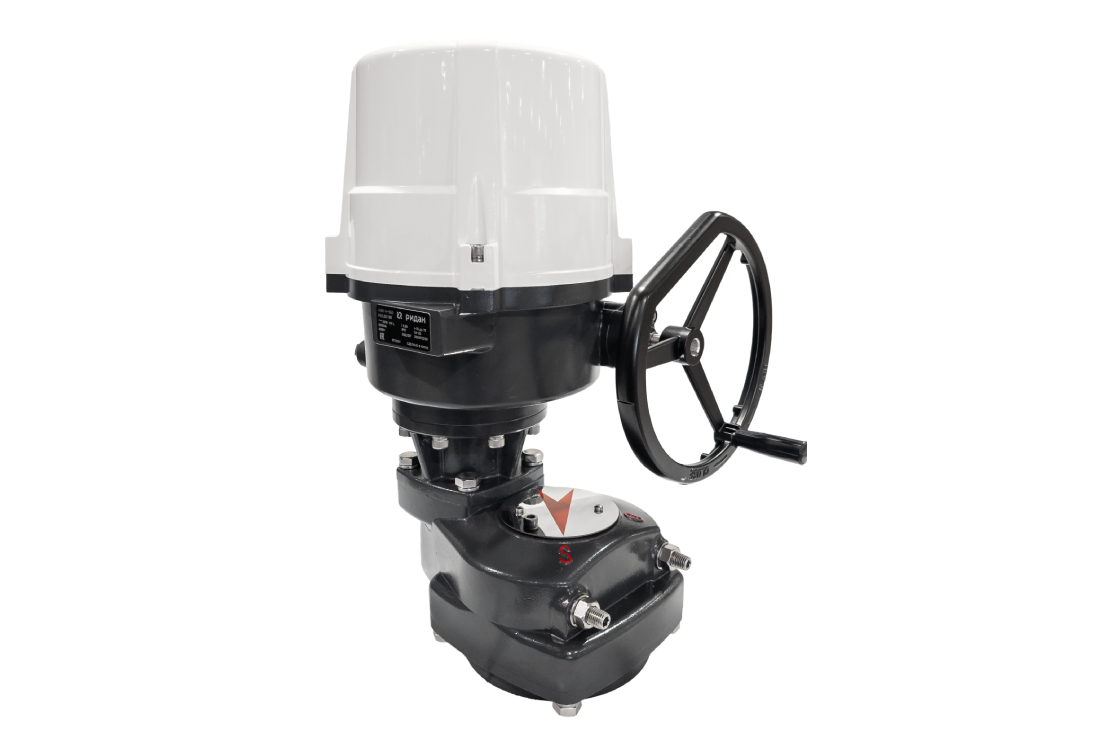

Ридан 065L8215R — Электропривод AMB-H-350 380В без блока управления; IP67; для шаровых кранов RJIP DN300 стандартный проход |
DN300 станд.прох. или DN250 полн.прох.300 | 380 | 200 | 0,8 | 78 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8216R — Электропривод AMB-H-500 380В без блока управления; IP67; для шаровых кранов RJIP DN350 стандартный проход |
DN350 станд.прох. или DN300 полн.прох. | 380 | 200 | 0,8 | 108 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8217R — Электропривод AMB-H-500 380В без блока управления; IP67; для шаровых кранов RJIP DN400 стандартный проход |
DN400 станд.прох. или DN350 полн.прох. | 380 | 200 | 0,8 | 108 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8218R — Электропривод AMB-M-20 + MY-4-1SD 380В без блока управления; IP67; для шаровых кранов RJIP DN500 стандартный проход |
DN500 станд.прох. или DN400 полн.прох. | 380 | 550 | 2,5 | 165 | от -25С до +70С | ||
|
|
||||||||
|
Ридан 065L8219R — Электропривод AMB-M-45 + MY-6-1SD 380В без блока управления; IP67; для шаровых кранов RJIP DN600 стандартный проход |
DN600 станд.прох. или DN500 полн.прох. | 380 | 1100 | 2,6 | 135 | от -25С до +70С | ||
|
|
||||||||
