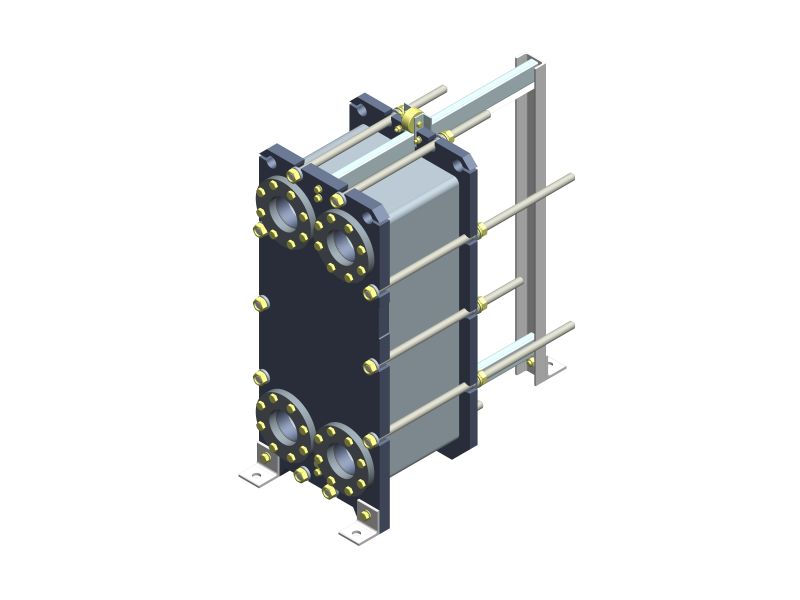

Теплообменник НН№21 ДУ 100 233-300 пластин 1,0 МПа
Теплообменник Ридан НН№21 (рама №5) — это разборный пластинчатый аппарат с условным проходом Ду 100 мм, представляющий решение в своей серии с максимально возможным пакетом пластин. Аппарат рассчитан на рабочее давление 1,0 МПа.
- № рамы
- 5
- Количество пластин
- 233-300
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 233-300
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

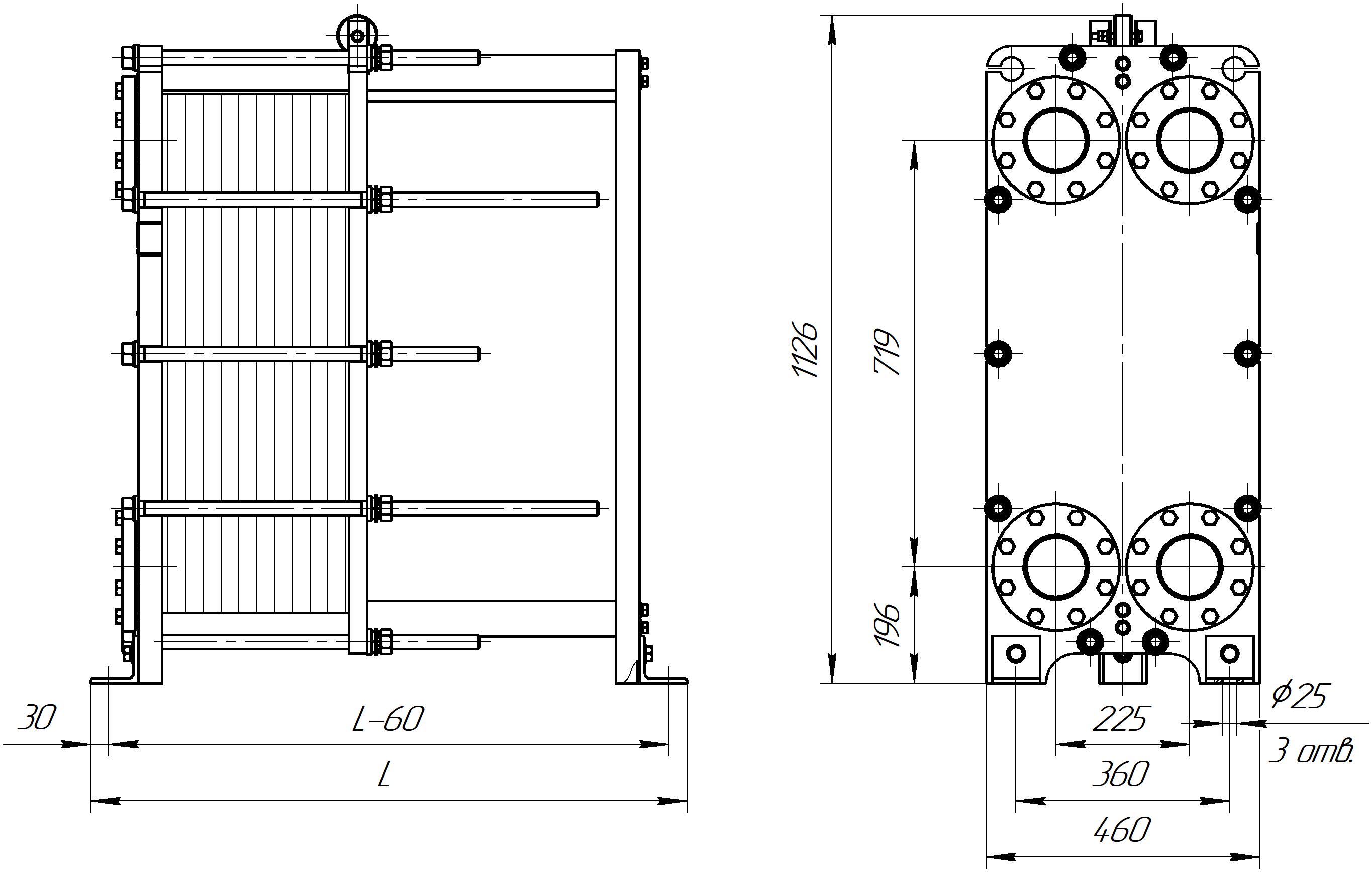

- Габаритные размеры (ШхВхГ), мм
- 460х1126х2200
- Макс. масса, кг
- 680
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется максимальным пакетом пластин — от 233 до 300 штук. Предельная площадь теплообмена составляет 83,44 м².
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями, что позволяет выполнить расчет под технические требования системы.
- Надежное уплотнение (вариативность):
- Тип Hang-on: В аппаратах с максимальной нагрузкой применяются проверенные уплотнения Hang-on. Их конструкция с Т-образным креплением и ушком гарантирует высочайший уровень безопасности и простоту обслуживания.
Тип SonderLock: Для пользователей, ценящих скорость монтажа, предлагается система SonderLock. Фиксация защелкиванием позволяет быстро производить замену уплотнений, экономя время на плановом обслуживании.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 5
- Количество пластин
- 233-300
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 460х1126х2200
- Макс. масса, кг
- 680
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 10
- Параметры теплообмена: Аппарат комплектуется максимальным пакетом пластин — от 233 до 300 штук. Предельная площадь теплообмена составляет 83,44 м².
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями, что позволяет выполнить расчет под технические требования системы.
- Надежное уплотнение (вариативность):
- Тип Hang-on: В аппаратах с максимальной нагрузкой применяются проверенные уплотнения Hang-on. Их конструкция с Т-образным креплением и ушком гарантирует высочайший уровень безопасности и простоту обслуживания.
Тип SonderLock: Для пользователей, ценящих скорость монтажа, предлагается система SonderLock. Фиксация защелкиванием позволяет быстро производить замену уплотнений, экономя время на плановом обслуживании.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№21 ДУ 100 11-50 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 127 766.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 11-50 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 146 722.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 51-105 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 249 995.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 51-105 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 283 255.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 106-178 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 418 247.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 106-178 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 471 175.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 179-232 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 644 992.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 179-232 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 724 024.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 233-300 пластин 1,0 МПа | — | — | — | — | — | — | ||
₽ 811 745.00 Заказная позиция | ||||||||
Теплообменник НН№21 ДУ 100 233-300 пластин 1,6 МПа | — | — | — | — | — | — | ||
₽ 910 087.00 Заказная позиция | ||||||||
