Гибкая вставка фланцевая представляет собой эластичное соединительное устройство, предназначенное для предотвращения передачи механических вибраций по трубопроводным системам. Основное применение — снижение динамических нагрузок от насосного оборудования и компенсация тепловых удлинений. Гибкая антивибрационная вставка Ридан ZKV используется в системах питьевого водоснабжения, теплоснабжения и промышленных трубопроводах, обеспечивая надежную гальваническую развязку участков сети. Рабочие среды: вода ХВС и ГВС (включая питьевую), а также водные растворы гликоля концентрацией до 50 %.

Назначение гибкой антивибрационной вставки

Гибкая антивибрационная вставка ZKV служит для защиты трубопроводной арматуры и оборудования от механических воздействий, вибраций и шума, передаваемых по трубопроводу. Вставка гибкая компенсатора фланцевая может использоваться как компенсатор температурных удлинений в пределах допустимых деформаций. Изделие выполнено из эластомера EPDM и оснащено стальными фланцами для присоединения к трубопроводу, что соответствует стандартному исполнению вставки фланцевой для насоса.

Конструктивные особенности гибкой вставки

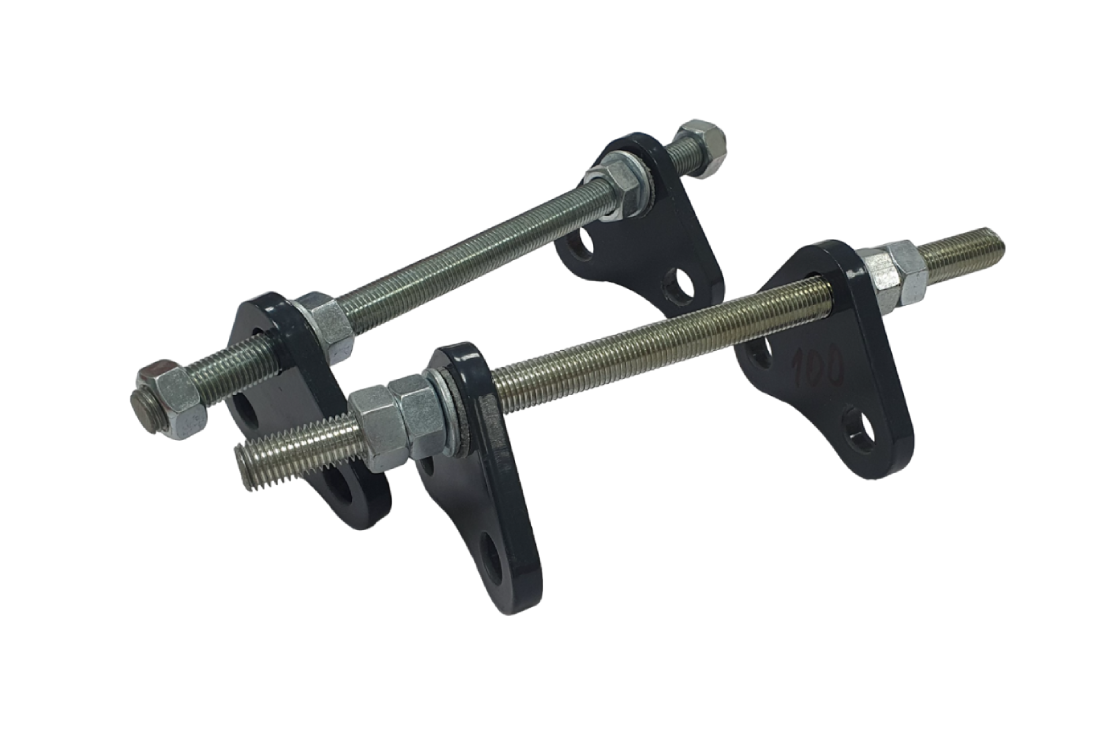

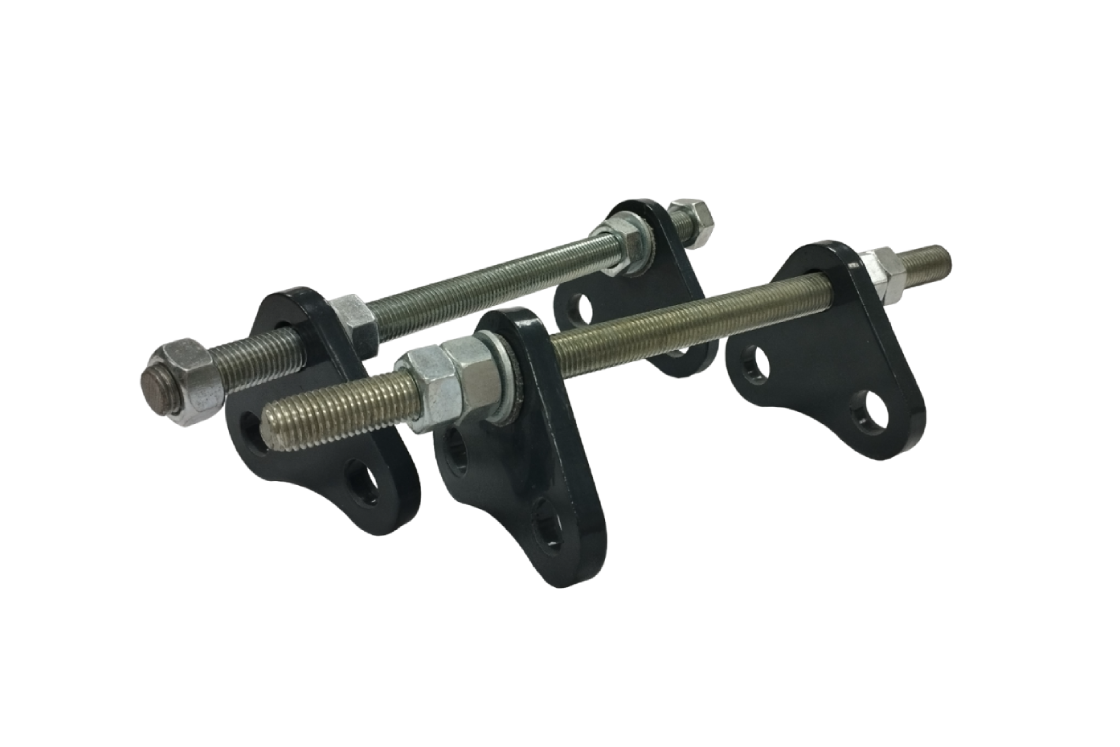

Упругий резиновый элемент из EPDM воспринимает деформации и вибрации, изолируя их влияние на смежные участки системы. Вставка гибкая фланцевая с контрольными стержнями поставляется по запросу: комплект контрольных стержней применяется обязательно при работе со средами, отличными от воды, либо при давлении свыше расчетных значений, чтобы ограничить предельные деформации. Для DN<200 устанавливается один комплект (два стержня), для DN≥200 — два комплекта (четыре стержня с шагом 90°).

Ключевые преимущества гибкой антивибрационной вставки

• Многофункциональность: снижение вибраций, компенсация удлинений, гальваническая развязка.
• Широкий размерный ряд: номинальные диаметры от DN32 до DN600.
• Устойчивость к средам: EPDM-материал стоек к воде, гликолям и перепадам температур (от –20 до +100 °С).
• Защита оборудования: предотвращает передачу вибраций от насосов и механическое воздействие трубопровода на присоединенные агрегаты.

Принцип работы гибкой антивибрационной вставки

Работа гибкой вставки на трубопровод основана на способности упругого резинового элемента (EPDM) воспринимать деформации и вибрации, возникающие со стороны одной части трубопровода (например, от работающего насоса), и изолировать их влияние на другую часть системы. Эластичная вставка разделяет трубопровод на два участка, обеспечивая гашение колебаний и сохранение штатного режима эксплуатации оборудования при соблюдении условий монтажа и эксплуатации.

Профессиональные инструменты для проектирования

Для инженеров и проектировщиков доступен полный комплект технической поддержки:

• Специализированные плагины для AutoCAD (Автокад) и NanoCAD (НаноКад) (например, плагин DCAD (ДКАД)) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM-модели, чертежи и руководства по эксплуатации монтажу, что ускоряет разработку проектной документации.

Выбрать и купить гибкую вставку фланцевую можно непосредственно в каталоге на нашем сайте.
