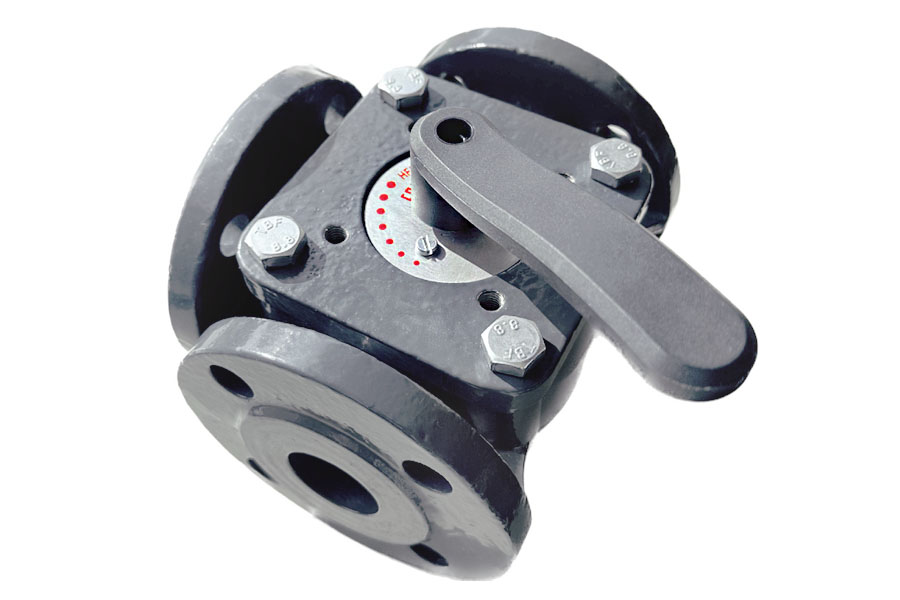

Ридан 065Z0437R — Клапан регулирующий поворотный HFE-3R DN150, Kvs 400, чугун, фланцевый, Тмакс - 110 ℃, PN6
- Номинальный диаметр (DN), мм
- 150
- Номинальное давление (PN), бар
- 6
- Пропускная способность Kvs, м³/ч
- 400
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 150
- Номинальное давление (PN), бар
- 6
- Пропускная способность Kvs, м³/ч
- 400
Документы
Все документы- Номинальный диаметр (DN), мм
- 150
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Уплотнение
- EPDM
- Корпус
- Серый чугун EN-GJL-250 (GG25)
- PH среды
- Мин. 7 , Макс 10
- Характеристика регулирования
- Линейная
- n
- 8
- DC, мм
- 225
- Рабочая среда
- вода или 50% водный раствор гликоля
- Крутящий момент при PN, Нм
- 10
- Температура рабочей среды, °С
- 2-110
- Запорный элемент (шар, диск, золотник)
- Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
- Номинальное давление (PN), бар
- 6
- Максимально допустимый перепад давлений, бар
- 0,5 бар при управлении клапаном в ручном режиме
- Тип присоединения к трубопроводу
- Фланцы, PN=6 бар
- B, мм
- 133
- D, мм
- 18
- L, мм
- 350
- H, мм
- 271
- Масса, кг, не более
- 40,4
- L₁, мм
- 175
- Пропускная способность Kvs, м³/ч
- 400
- H₁, мм
- 192
- Вид привода или регулирующего блока
- AMB-162R
- Герметичность затвора (объем протечки / класс герметичности)
- При разделение- неболее 0,75% потока; при смешении- не более 1,5% потока
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие клапана регулирующего типа HFE-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана регулирующего типа HFE-3R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
- Комплектность
- В комплект поставки входит:- клапан регулирующий типа HFE-3R; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме).
- Назначение изделия
- Клапаны регулирующие типа HFE-3R предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан, и нет необходимости в обеспечении точных характеристик регулирования. Клапаны HFE-3R можно использовать совместно с приводами электрическими редукторными AMB-162R.Примеры применения: Характеристика регулирования
- EAN (single-pack)
- 4680580031876
- EAN (multi-pack)
- -
- Количество (multi-pack)
- -
Товары серии
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Пропускная способность Kvs, м³/ч | |||||
---|---|---|---|---|---|---|---|---|
Клапан регулирующий поворотный HFE-3R DN20 Kvs12, чугун, фланцевый, Тмакс - 110, PN6 |
20 | 6 | 12 | |||||
₽
26 792.85
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN25 Kvs18, чугун, фланцевый, Тмакс - 110, PN6 |
25 | 6 | 18 | |||||
₽
28 887.60
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN32 Kvs28, чугун, фланцевый, Тмакс - 110, PN6 |
32 | 6 | 28 | |||||
₽
36 765.75
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN40 Kvs44, чугун, фланцевый, Тмакс - 110, PN6 |
40 | 6 | 44 | |||||
₽
37 821.00
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN50 Kvs60.0, чугун, фланцевый, Тмакс - 110, PN6 |
50 | 6 | 60 | |||||
₽
48 332.55
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN65 Kvs90, чугун, фланцевый, Тмакс - 110, PN6 |
65 | 6 | 90 | |||||
₽
53 577.30
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN80 Kvs150, чугун, фланцевый, Тмакс - 110, PN6 |
80 | 6 | 150 | |||||
₽
68 275.20
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN100 Kvs225, чугун, фланцевый, Тмакс - 110, PN6 |
100 | 6 | 225 | |||||
₽
76 685.70
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN125 Kvs280, чугун, фланцевый, Тмакс - 110, PN6 |
125 | 6 | 280 | |||||
₽
92 845.20
Регулярные поставки
|
||||||||
Клапан регулирующий поворотный HFE-3R DN150 Kvs400, чугун, фланцевый, Тмакс - 110, PN6 |
150 | 6 | 400 | |||||
₽
125 238.75
Регулярные поставки
|
