CIP-мойка теплообменников: инженерный подход к чистоте и эффективности

Именно поэтому CIP (Cleaning In Place), автоматизированная система мойки без разборки, стала промышленным стандартом. Но, если в общих чертах, принцип CIP понятен (подача моющих растворов под давлением), то его реализация в контексте теплообменного оборудования требует глубокого понимания гидродинамики, химии и теплотехники.

Не станем ограничиваться перечислением "что такое CIP" — вместо этого разберем:

• Физико-химические основы эффективной CIP-мойки теплообменников : почему одни загрязнения требуют щелочи, а другие кислоты, и как температура влияет на процесс;
• Конструктивные особенности теплообменников, определяющие сложность их очистки : от геометрии каналов до материалов уплотнений;
• Инженерные ошибки при проектировании CIP-систем : почему стандартные решения иногда не работают;
• Практические кейсы: как подбираются параметры CIP для пищевого производства с "капризным" пластинчатым теплообменником.

Наука загрязнений: что именно удаляем?

Прежде чем проектировать CIP-систему, необходимо понять природу загрязнений. В отличие от трубопроводов или резервуаров, теплообменники — зона повышенного риска из-за:

• Тонких каналов (особенно в пластинчатых моделях), где засоры критичны;
• Локальных перегревов, способствующих образованию "прикипевших" отложений;
• Градиента температур, из-за которого на разных участках могут формироваться принципиально разные типы загрязнений.

В процессе эксплуатации теплообменники сталкиваются с тремя основными типами загрязнений, каждый из которых требует особого подхода к очистке. Среди них :

Органические отложения: белки, жиры, углеводы

Данные загрязнения характерны для пищевых производств: молочных заводов, пивоварен, мясокомбинатов. Классический пример — молочный камень, образующийся на поверхностях теплообменников при пастеризации молока. Он представляет собой плотный налет из денатурированных белков (преимущественно казеина) и минеральных солей (кальция, магния).

Критичность возникновения данного вида отложений

• Даже тонкий слой в 0.1 мм снижает эффективность теплопередачи на 10%, что ведет к перерасходу энергии;
• Органические остатки — идеальная среда для размножения бактерий, включая термофильные стрептококки, которые могут испортить продукт.

Метод удаления
Основной метод ,- щелочная мойка (растворы NaOH или KOH концентрацией 1–2%, температура 70–80°C). Щелочь расщепляет белки (гидролиз) и омыляет жиры, превращая их в растворимые компоненты. В некоторых случаях, особенно для деликатных систем, применяют энзимные промывки, но они чаще используются при ручной очистке из-за высокой стоимости и длительности процесса.

Неорганические отложения: накипь и соли жесткости

Данный вид загрязнения возникает при нагреве воды с высокой минерализацией (содержащей ионы Ca2+ и Mg2+). В теплообменниках чаще всего встречаются:

Карбонат кальция (CaCO3)— белый рыхлый налет, который образуется при нагреве жесткой воды;
Сульфат кальция (CaSO4)— более твердый и сложнорастворимый осадок, устойчивый даже к некоторым кислотам.

Критичность возникновения данного вида отложений
Теплопроводность минеральных отложений в 10–20 раз ниже, чем у металла, из-за чего КПД теплообменника резко падает; Попытки механической очистки, например скребками, часто повреждают поверхности пластин или труб, сокращая срок службы оборудования.

Метод удаления
Оптимальным вариантом являются кислотные промывки. Так, азотная кислота (HNO3, 0.5–1.5%, 50–60°C) эффективно растворяет карбонаты, при этом не повреждает нержавеющую сталь. Фосфорная кислота (H3PO4) действует мягче, но требует больше времени, а лимонная кислота применяется в системах, где важно избегать хлоридов (например, при работе с титановыми теплообменниками).

Биопленки: скрытая угроза

Особую опасность представляют бактериальные колонии, формирующие биопленки слизистые слои, устойчивые к обычным моющим средствам. Они часто встречаются в фармацевтике, производстве напитков, а также молочной промышленности. Например, бактерии Pseudomonas способны создавать плотные пленки, которые не удаляются стандартными CIP процедурами.

Метод удаления
Для избавления от такого рода загрязнений требуется комбинированная обработка:

• Щелочная мойка : удаляет органическую матрицу, в которой живут бактерии;
• Кислотная промывка : растворяет минеральные компоненты биопленки;
• Окислитель (H2O2, до 3%, 25°C) : убивает оставшиеся микроорганизмы.

Для особо стойких случаев применяют перуксусную кислоту (CH3COOOH), которая является мощным дезинфектантом, эффективным даже против спор бактерий.

Особенности очистки разных типов теплообменников

Не все теплообменники одинаково хорошо поддаются автоматической очистке. Эффективность CIP- мойки во многом зависит от конструктивных особенностей оборудования.

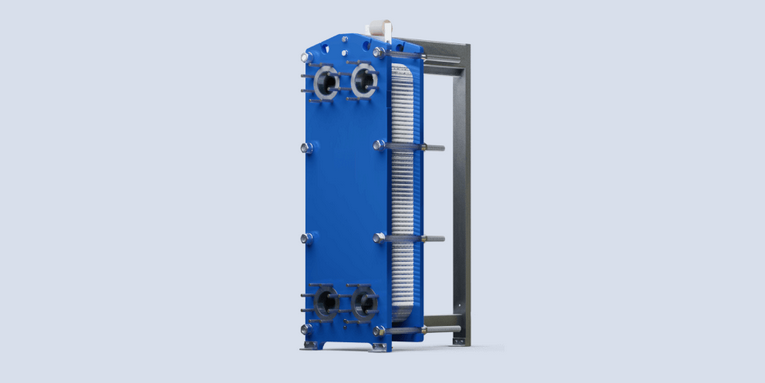

Пластинчатые теплообменники создают интенсивную турбулентность потока, что в целом способствует лучшему очищению поверхностей. Однако их узкие каналы могут забиваться волокнистыми загрязнениями, например, при переработке соков или молочной сыворотки.

Кожухотрубные теплообменники менее склонны к засорам, но имеют другую проблему, — так называемые "мертвые зоны" возле трубных решеток, где моющий раствор циркулирует слабо, и загрязнения накапливаются особенно интенсивно.

Материалы и их совместимость

Ошибки в подборе материалов уплотнений могут привести к серьезным последствиям. Например, использование EPDM уплотнителей в системах с азотной кислотой неизбежно вызовет их разрушение, так как этот материал не выдерживает сильнокислую среду. Для кислотных промывок следует выбирать более стойкие материалы — PTFE или FFKM. В то же время для щелочных растворов EPDM подходит идеально.

Температурные нагрузки

Резкий перепад температур — еще один фактор риска. Если холодный теплообменник сразу начать промывать горячим щелочным раствором (80°C и выше), это может привести к деформации пластин или повреждению паяных швов. Чтобы избежать таких проблем, рекомендуется предварительный прогрев оборудования до 40-50°C с постепенным увеличением температуры (не более 20°C в минуту).

Практический пример: На одном из молочных предприятий после установки новых пластинчатых теплообменников зарубежного производства столкнулись с двумя серьезными проблемами: возросшим содержанием бактерий в продукции и увеличением времени мойки на 30%.Анализ показал, что в оборудовании скапливался молочный камень в сочетании с бактериальной биопленкой. Дополнительной проблемой оказалась недостаточная скорость потока моющего раствора — всего 1.2 м/с при рекомендуемых 1.5 мс.

Для решения этих проблем была разработана комплексная программа: внедрена пульсирующая подача моющего раствора (импульсы 2 бар каждые 5 секунд), что улучшило очистку в труднодоступных зонах. Стандартный щелочной раствор заменили на комбинацию NaOH с хелатирующим агентом (EDTA) для более эффективного удаления кальциевых отложений, а также увеличили скорость потока до 1.8 м/с путем замены циркуляционного насоса. Принятые меры позволили сократить время мойки с 90 до 55 минут и снизить бактериальную обсемененность в 10 раз.

Данный пример наглядно показывает, что не существует универсального решения для CIP-мойки. Каждое производство требует тщательного анализа, обязательного включающего в себя: химический состав загрязнений, учет конструктивных особенностей оборудования и параметров технологического процесса.

Только комплексный подход позволяет разработать действительно эффективную программу очистки, которая обеспечит и качество продукции, и экономическую эффективность производства. Ведь CIP — это не просто мойка, а технологический стандарт.
