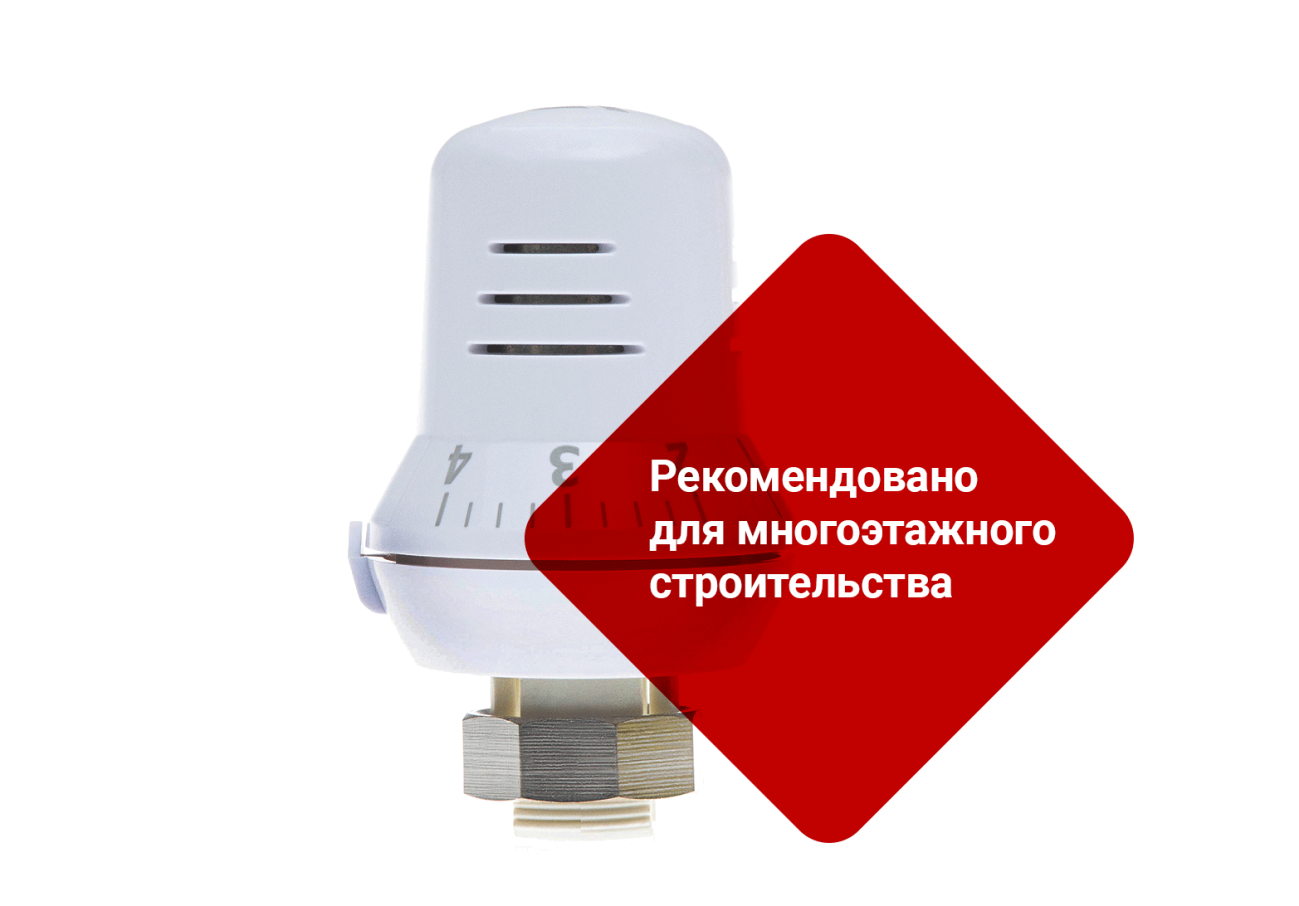

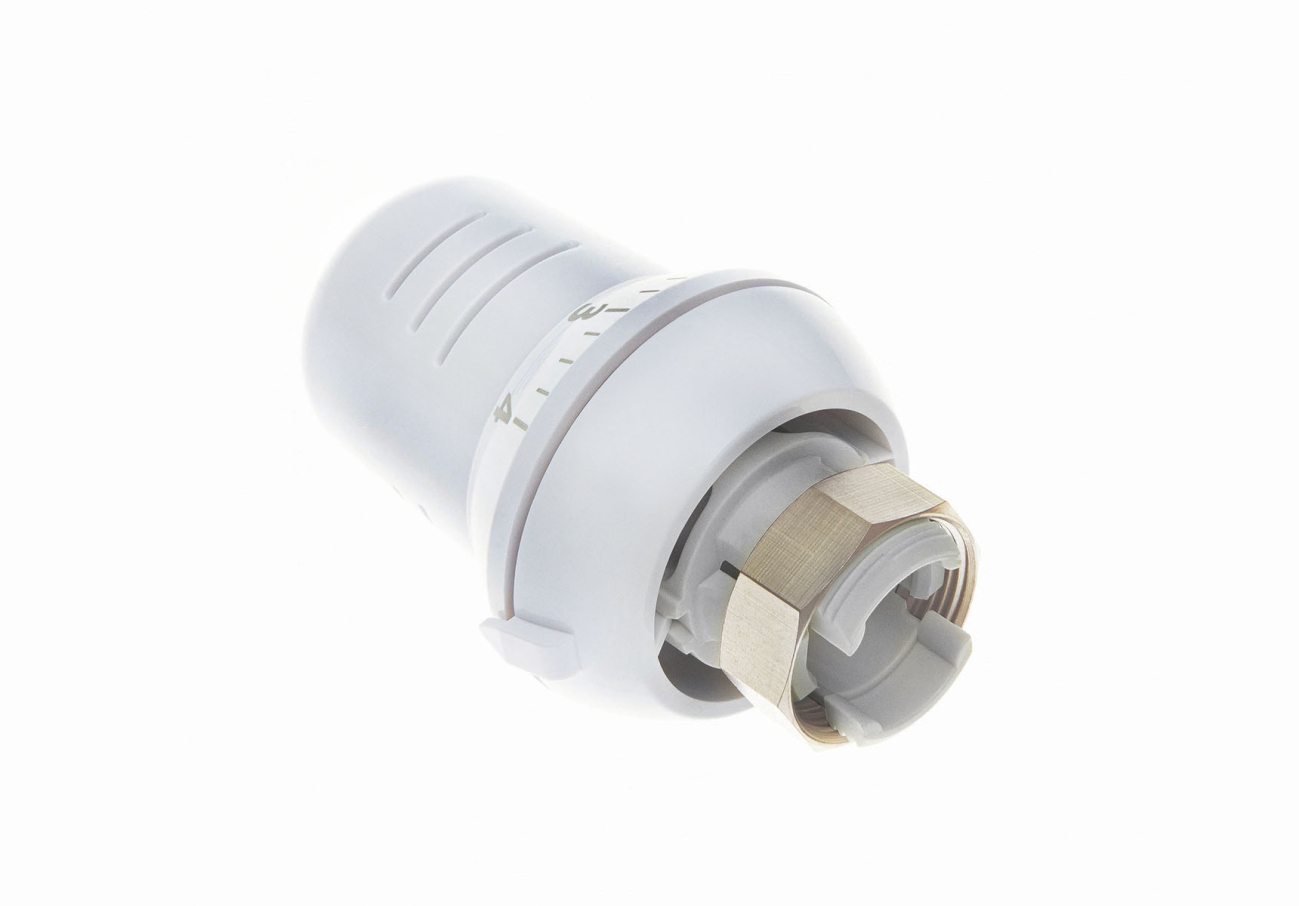

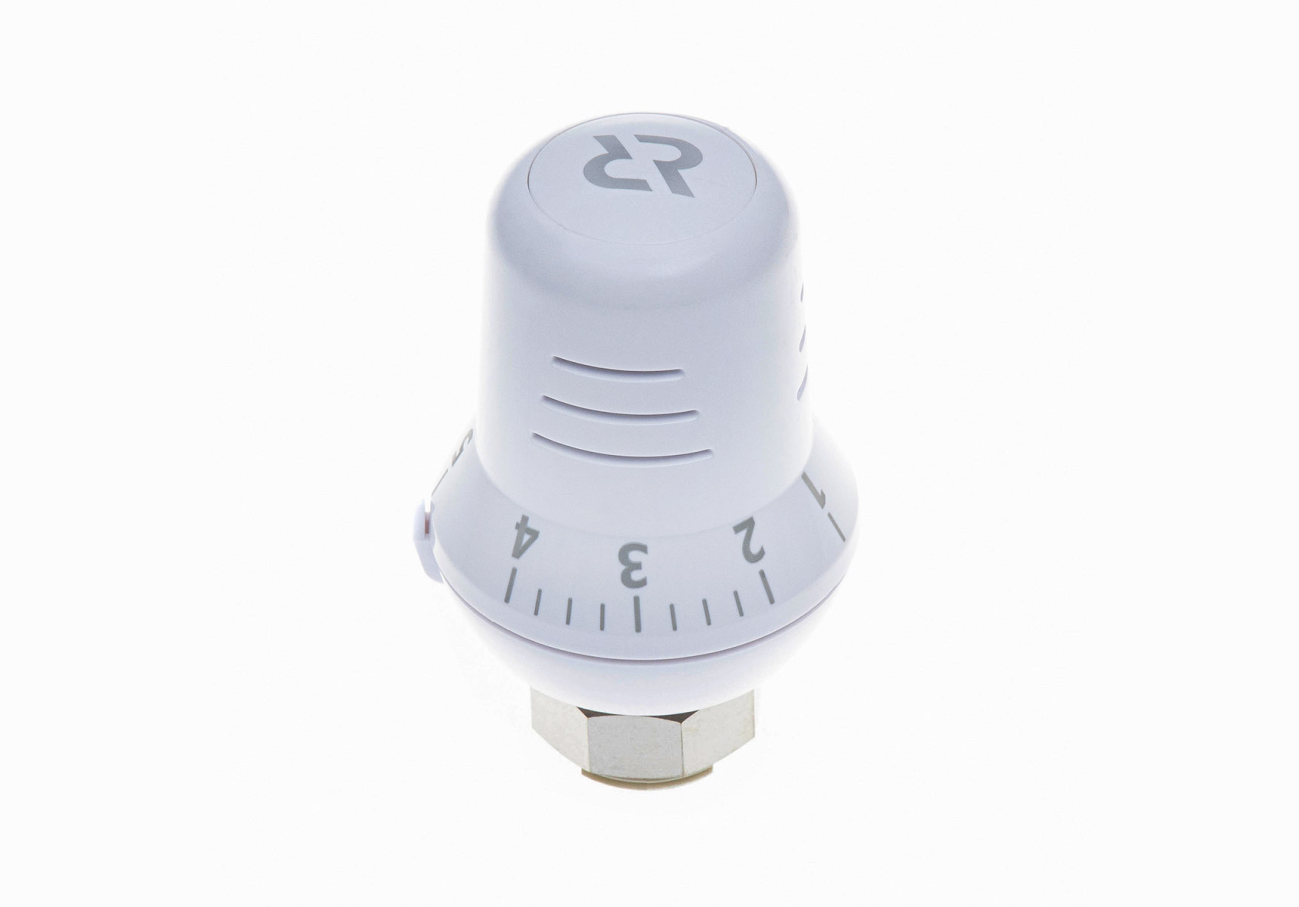

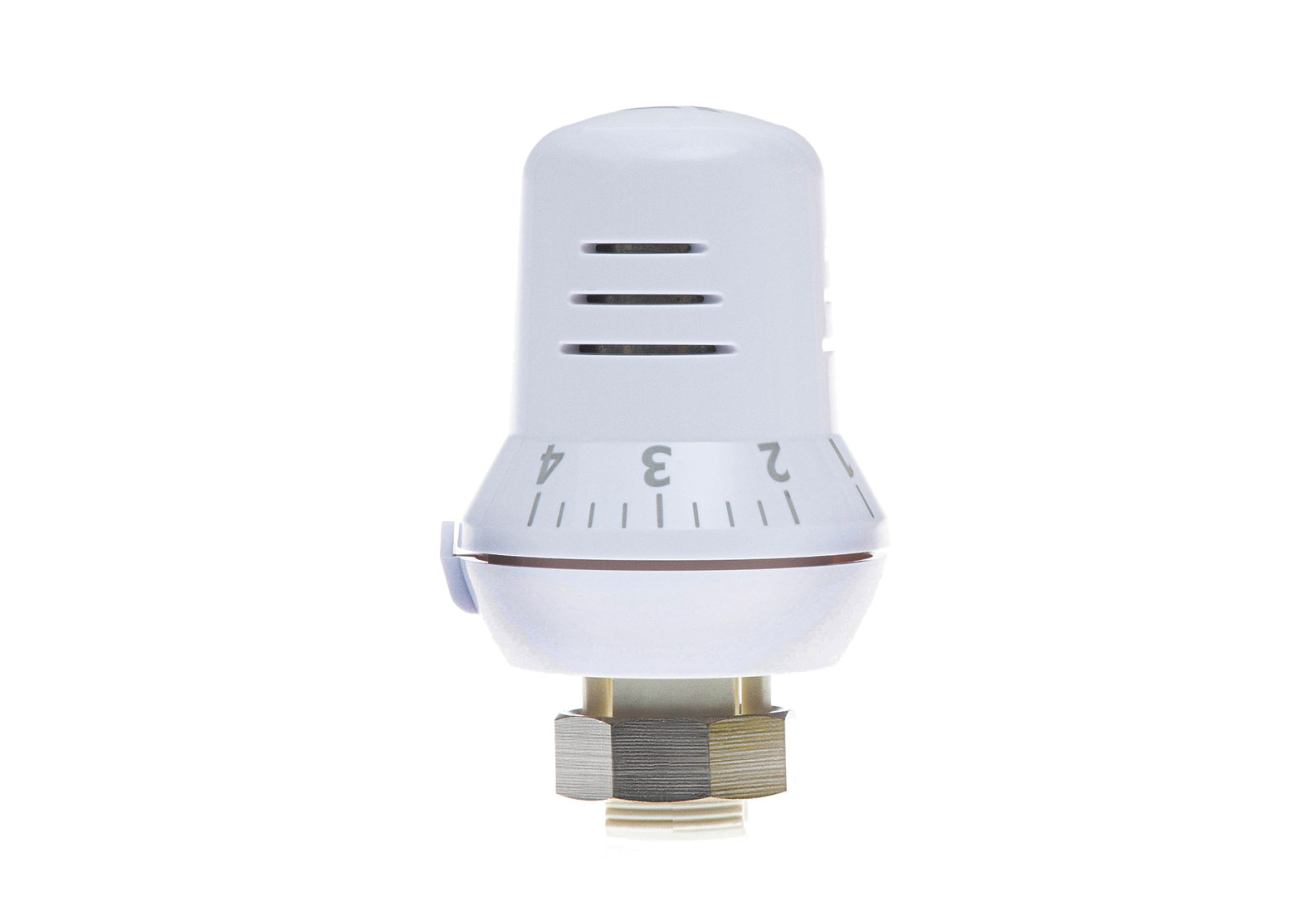

Термостатические элементы серии TR Ридан

Подробная информация

Назначение изделия

Термостатические элементы серии TR — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов Ридан TR-N и TR-G.

Терморегулятор TR состоит из двух частей: универсального термостатического элемента серии TR и регулирующего клапана с предварительной настройкой пропускной способности TR-N (для двухтрубных систем отопления) или TR-G (для однотрубной системы).

Терморегулятор радиаторный данной серии представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которым в настоящее время успешно оснащаются системы отопления зданий как промышленных, общественных, так и жилых объектов.

Сертификация

Элементы термостатические серии TR не подлежат обязательному подтверждению соответствия в системе сертификации ГОСТ Р и в рамках Евразийского экономического союза.

Описание и работа

Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон или выносной датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки и сбалансировано силой сжатия настроечной пружины.

При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растет, он увеличивается в объеме, перемещая шток, тем самым прикрывая клапан, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости.

При понижении температуры воздуха жидкость начинает сжиматься и давление в сильфоне падает, что приводит к уменьшению его объема и перемещению штока клапана в сторону открытия до положения, при котором вновь установится равновесие системы.

Для исключения влияния теплого воздуха от греющего патрубка отопительного прибора рекомендуется устанавливать термостатические элементы, как правило, в горизонтальном положении.

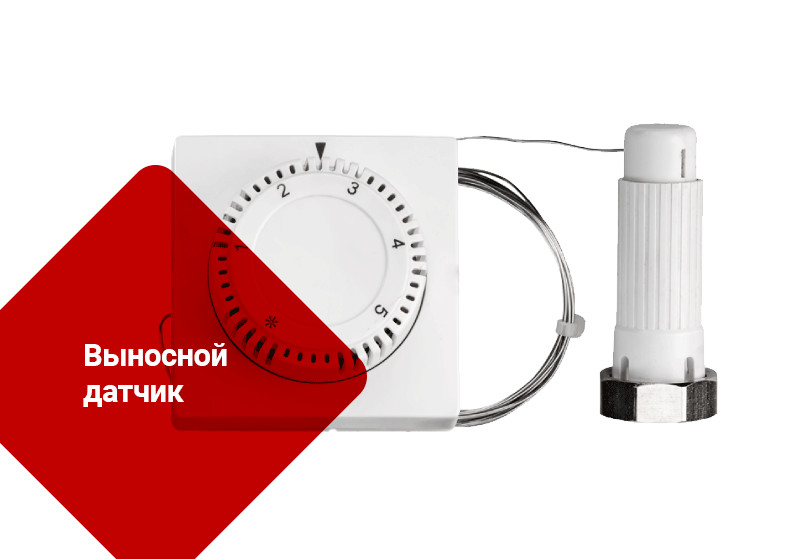

Для уменьшения влияния температуры окружающего воздуха, например когда термоэлемент устанавливается за защитным экраном или плотными шторами, следует применять термоэлементы с выносным датчиком.

Область применения

Термостатические элементы серии TR предназначены для автоматического регулирования и поддержания температуры в системах водяного отопления объектов различного назначения.

Совместимость

Термоэлементы серии TR предназначены для монтажа на радиаторные клапаны.

Серия TR включает в себя термоэлементы как для клапанов с креплением RA (например, как у клапана TR-G), так и для клапанов с креплением М30×1,5 (как Ридан, так и сторонних производителей).

Также вы можете выбрать уже готовый комплект терморегуляторов для систем отопления.

Ключевые преимущества

• Энергоэффективность — за счет снижения теплового потока отопительных приборов при наличии бытовых теплопоступлений.
• Точность поддержания температуры — отклонение температуры менее 1 °C вне зависимости от перепада давления на клапане, статического давления и температуры теплоносителя в системе в соответствии с ГОСТ 30815-2019.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Дополнительные преимущества для специалистов

• Интуитивно понятная регулировка
• Доступность запасных частей и комплектующих
• Техническая поддержка от производителя
• Высокая надежность благодаря качественному выпускному контролю
• Экспертная консультация и поддержка от специалистов компании-производителя

Надежность и долговечность

Термоэлементы серии TR совместно с клапанами Ридан протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение термоэлементов серии TR позволяет не только поддерживать комфортную среду, но и значительно снизить затраты на отопление за счет снижения перетопов при наличии бытовых теплопоступлений (работающих электроприборов и т.д.).

Использование по назначению

Эксплуатационные ограничения включают в себя:

Не допускается разрушать термоэлемент и подвергать его высоким температурам.

Корпус термоэлемента не должен иметь видимых повреждений, крепление к клапану должно быть исправно, настроечная рукоятка должна свободно вращаться от одного крайнего положения к другому.

Установка температуры осуществляется путем вращения рукоятки до совмещения нанесенной на рукоятке цифры с выступающим указателем на корпусе термоэлемента.

Гарантийные обязательства

Производитель гарантирует соответствие элементов термостатических серии TR техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет — 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы элементов термостатических серии TR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 15 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
