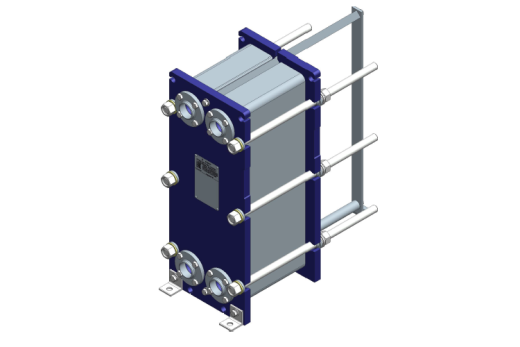

Теплообменник НН№12М ДУ 50 115-156 пластин
Теплообменник НН№12М (рама №4) — это разборный пластинчатый аппарат с диаметром подключения 50 мм. Расчетное давление — до 1,6 МПа.
от ₽ 192 973.00
Цена без НДС Заказная позиция
- № рамы
- 4
- Количество пластин
- 115-156
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 115-156
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0 и 1,6

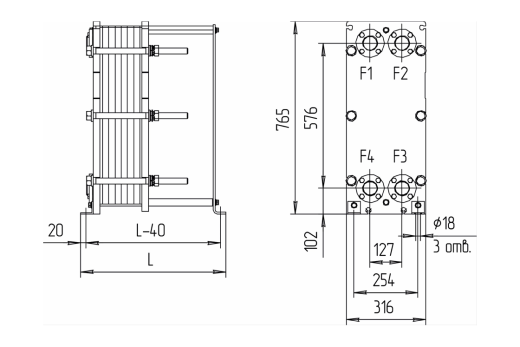

- Габаритные размеры (ШхВхГ), мм
- 316х765х875
- Макс. масса, кг
- 202
Обзор
Обзор- Гибкая конфигурация: Количество пластин в пакете варьируется 115 до 156 пластин. Максимальная площадь теплообмена составляет 18,33 м².
- Настройка под задачу: Компоновка из различных типов каналов (L, M, H) позволяет рассчитать аппарат под конкретные параметры системы.
- Дополнительные опции: Возможность предусмотреть теплоизоляцию
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 4
- Количество пластин
- 115-156
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0 и 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 316х765х875
- Макс. масса, кг
- 202
- Стяжные шпильки (размер)
- М16
- Стяжные шпильки (кол-во), шт
- 8
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Каталог
Каталог
Техническое описание
Техническое описание
- Гибкая конфигурация: Количество пластин в пакете варьируется 115 до 156 пластин. Максимальная площадь теплообмена составляет 18,33 м².
- Настройка под задачу: Компоновка из различных типов каналов (L, M, H) позволяет рассчитать аппарат под конкретные параметры системы.
- Дополнительные опции: Возможность предусмотреть теплоизоляцию
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№12М ДУ 50 5-30 пластин | 1 | 5-30 | от -25 до +180 | 1,0 и 1,6 | 316х765х425 | 123 | ||
₽ 67 297.00 Заказная позиция | ||||||||
Теплообменник НН№12М ДУ 50 31-72 пластин | 2 | 31-72 | от -25 до +180 | 1,0 и 1,6 | 316х765х575 | 148 | ||
₽ 96 543.00 Заказная позиция | ||||||||
Теплообменник НН№12М ДУ 50 73-114 пластин | 3 | 73-114 | от -25 до +180 | 1,0 и 1,6 | 316х765х725 | 177 | ||
₽ 145 171.00 Заказная позиция | ||||||||
Теплообменник НН№12М ДУ 50 115-156 пластин | 4 | 115-156 | от -25 до +180 | 1,0 и 1,6 | 316х765х875 | 202 | ||
₽ 192 973.00 Заказная позиция | ||||||||
Теплообменник НН№12М ДУ 50 157-198 пластин | 5 | 157-198 | от -25 до +180 | 1,0 и 1,6 | 316х765х1025 | 230 | ||
₽ 242 429.00 Заказная позиция | ||||||||
