Автоматические балансировочные клапаны
Архивные категории товаров
Фильтры

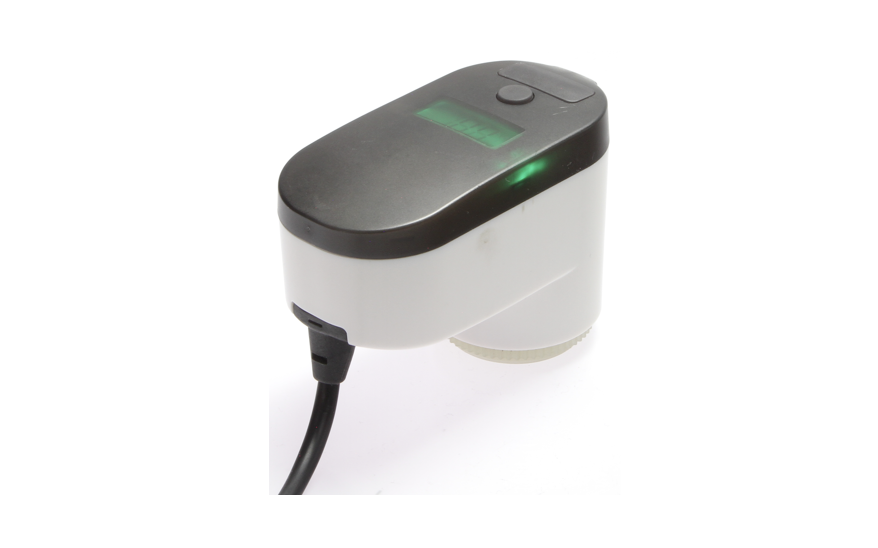

- Артикул:082H8060R
- Ход штока, мм: 2-8
- Питающее напряжение: 24 В AC/DC, от -15до +15%
- Управляющий сигнал: 0,5(2) – 10 В; 2(4) – 20 мА DC; 3-точечный
- Приводное усилие, Н: '125 или 200
- Скорость перемещения штока, с/мм: 10 или 30
- Совместимость: AQT-R DN15-32
- Артикул:003Z1530R
- Номинальный диаметр (DN), мм: 20
- Рабочая среда: Вода
- Температура рабочей среды, °С: 100
- Тип присоединения к трубопроводу: Внутренняя резьба ISO 7/1
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 3/4
- Диапазон настройки температуры, °С: 30-65
- Пропускная способность Kvs, м³/ч: 2,2
- Артикул:082F1602R
- Температура окружающей среды, °С: от 0 до 60
- Класс защиты: IP41
- Питающее напряжение: 24 В постоянного или пременного тока
- Совместимость: AQT-R3/APQT DN15-32
- Потребляемая мощность, Вт: 2
- Артикул:082F1600R
- Температура окружающей среды, °С: от 0 до 60
- Класс защиты: IP41
- Питающее напряжение: 230 В переменного тока
- Совместимость: AQT-R3/APQT DN15-32
- Потребляемая мощность, Вт: 2
- Артикул:003Z1970R
- Номинальный диаметр (DN), мм: 40
- Номинальное давление (PN), бар: 25
- Температура рабочей среды, °С: 110
- Максимально допустимый перепад давлений, бар: 4
- Номинальный расход при настройке 100%, м³/ч: 7,5
- Артикул:003Z1971R
- Номинальный диаметр (DN), мм: 50
- Номинальное давление (PN), бар: 25
- Температура рабочей среды, °С: 110
- Максимально допустимый перепад давлений, бар: 4
- Номинальный расход при настройке 100%, м³/ч: 10
- Артикул:082F1601R
- Температура окружающей среды, °С: от 0 до 60
- Класс защиты: IP41
- Питающее напряжение: 230 В переменного тока
- Совместимость: AQT-R3/APQT DN15-20
- Потребляемая мощность, Вт: 2
- Артикул:082F1603R
- Температура окружающей среды, °С: от 0 до 60
- Класс защиты: IP41
- Питающее напряжение: 24 В постоянного или пременного тока
- Совместимость: AQT-R3/APQT DN15-20
- Потребляемая мощность, Вт: 2
- Артикул:003Z1801R
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 20
- Температура рабочей среды, °С: 130
- G, дюим: 3/4
- Номинальный расход при настройке 100%, м³/ч: 0,14
- Артикул:003Z4041
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 20
- Температура рабочей среды, °С: 120
- Максимально допустимый перепад давлений, бар: 2,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 1/2
- Пропускная способность Kvs, м³/ч: 3
- Артикул:003L7621
- Номинальный диаметр (DN), мм: 15
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Максимально допустимый перепад давлений, бар: 1,5
- Резьба штуцеров для присоединения к трубопроводу, дюймы: Rp 1/2
- Диапазон настроки ΔP, бар: 0,1
- Пропускная способность Kvs, м³/ч: 1,6
- Артикул:003Z5753
- Номинальный диаметр (DN), мм: 65
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: 120
- Тип присоединения к трубопроводу: Фланцевое. В соответствии с EN 1092-2
- Максимально допустимый перепад давлений, бар: 2,5
- Диапазон настроки ΔP, бар: 0,2 - 0,4
- Пропускная способность Kvs, м³/ч: 48
- Артикул:082F1260
- Класс защиты: IP 41
- Питающее напряжение: 24 В переменного/постоянного тока
- Артикул:082H8056
- Температура окружающей среды, °С: от 0 до 55
- Класс защиты: IP 42
- Температура теплоносителя, °С: 120
Автоматические балансировочные клапаны
Автоматический балансировочный клапан — современное решение для создания эффективных и стабильных инженерных коммуникаций. Основная область применения оборудования — системы отопления, оснащённые автоматическими терморегуляторами, а также контуры тепло-, холодоснабжения с переменным расходом теплоносителя. Использование автоматических балансировочных клапанов особенно актуально в зданиях с повышенными требованиями к комфорту и энергоэффективности.
Назначение автоматического балансировочного клапана
Главная задача балансировочного клапана — автоматическое поддержание необходимых гидравлических параметров. По сути, это автоматический регулятор перепада давления, который обеспечивает точную регулировку расхода теплоносителя независимо от колебаний давления в сети. Автоматический балансировочный клапан стабилизирует работу системы, предотвращая перегрев/недогрев помещений. Многие модели, такие как APT-R3 от Ридан, выполняют функцию регулятора перепада давления после себя, что критически важно для защиты чувствительного оборудования. Принцип работы регулятора перепада давлений основан на поддержании постоянного перепада на вводе или на отдельном контуре.
Совместимость автоматического балансировочного клапана
Оборудование отлично интегрируется в любые современные системы. Автоматический комбинированный балансировочный клапан (серии APQT, AQT-R, AQF-R) может работать как самостоятельное устройство, так и в паре с электрическим приводом регулирующего клапана.
Для управления расходом в зависимости от температуры, применяются термоэлектрические приводы (серия TWA-QR), которые монтируются на термостатический вентиль или комбинированный клапан. Установка термоэлектрического привода позволяет автоматизировать работу узла. Для крупных систем предусмотрены мощные электрические приводы для седельных клапанов серии AME.
В ассортименте Ридан также представлены термостатические балансировочные клапаны серии AHT-R, специально разработанные для систем горячего водоснабжения (ГВС). Такой клапан для горячего водоснабжения обеспечивает динамическую балансировку и поддержание заданной температуры, выступая в роли термостатического регулятора расхода воды в ГВС.
Ключевые преимущества автоматического балансировочного клапана
- Точность и стабильность: Оборудование обеспечивает высокую точность поддержания параметров, что гарантирует эффективную гидравлическую балансировку системы.
- Универсальность: Наличие различных модификаций (резьбовые и фланцевые) позволяет подобрать балансировочный клапан для любой задачи — от небольшого коттеджа до высотного здания.
- Простота монтажа и настройки: Многие клапаны, например автоматические балансировочные клапаны с измерительными ниппелями, позволяют легко проводить пусконаладку и проверку параметров без специальных инструментов. Настройка автоматического балансировочного клапана не требует предварительной подготовки.
- Компактность: Комбинированные решения (например, клапан регулирующий комбинированный с автоматическим ограничением расхода) заменяют сразу несколько элементов трубопроводной обвязки, экономя место и снижая затраты на монтаж.
Как работает автоматический балансировочный клапан
Принцип работы балансировочного клапана основан на автоматическом поддержании заданного перепада давления на затворе клапана, что обеспечивает стабильный расход независимо от колебаний в системе. Внутри устройства находится чувствительная мембрана или золотник, который автоматически изменяет проходное сечение. Если давление растёт, он прикрывается, и наоборот. Для передачи импульса давления может использоваться импульсная трубка регулятора перепада давления, которая соединяет клапан с точкой отбора давления.
Таким образом, даже при переменном расходе в системе (например, при закрытии термостатических клапанов на радиаторах) автоматический регулятор перепада давления расхода поддерживает гидравлический режим, не давая системе разбалансироваться.
Понимание, как работает регулятор перепада давлений, позволяет проектировать максимально эффективные системы. Модели серии AQF-R, например, могут работать как автоматический балансировочный клапан стабилизатор расхода даже без привода.
Профессиональные инструменты для проектирования
Для корректного подбора оборудования компания «Ридан» предоставляет инженерам и проектировщикам весь необходимый инструментарий.
- Плагин DCAD (ДКАД) для AutoCAD (Автокад) и NanoCAD (НаноКад) — автоматизация проектирования инженерных систем
- База технической документации — каталоги, пособия и руководства, чертежи и BIM (ТИМ)-модели, подробные технические описания
Выбрать и купить балансировочный клапан для систем отопления можно в каталоге на нашем сайте.
