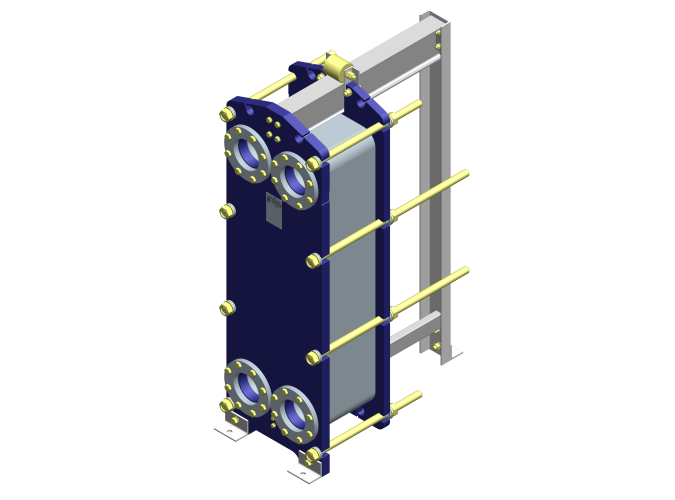

Теплообменник НН№62 ДУ 150 393-485 пластин 1,6 МПа
Теплообменник Ридан НН№62 на максимальной раме №6 — это самый мощный разборный пластинчатый аппарат в серии с присоединительным диаметром Ду 150 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Предлагает верхний предел компоновки — от 393 до 485 пластин и площадь теплообмена до 328,92 м².
от ₽ 2 984 026.00
Цена без НДС Заказная позиция
- № рамы
- 6
- Количество пластин
- 393-485
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 6
- Количество пластин
- 393-485
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

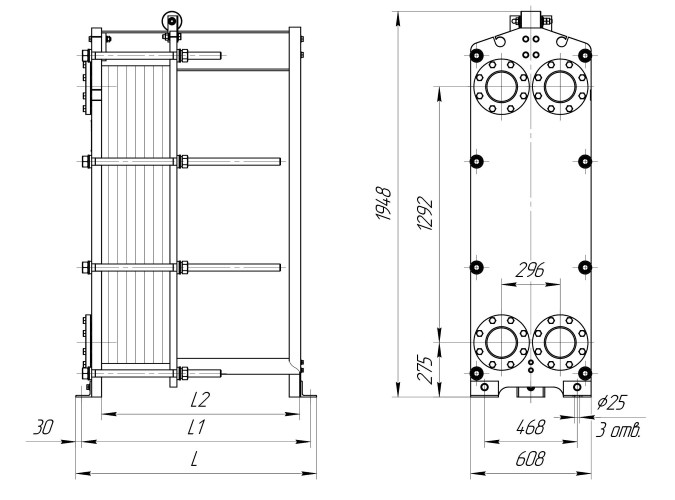

- Габаритные размеры (ШхВхГ), мм
- 608х1948х3225
- Макс. масса, кг
- 2500
Обзор
Обзор- Максимальная компоновка в серии: Аппарат на раме №6 комплектуется пакетом из 393-485 пластин, обеспечивая максимальную в серии площадь теплообмена 217,83 м². Оборудование предназначено для применения в производственных процессах, котельных и ЦТ
- Типы каналов: Для точной настройки рабочих характеристик доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 608×1948×3225 мм и массу 2500 кг.
- Надежное уплотнение:
- Тип SonderLock: Уплотнительные элементы устанавливаются в специальные профилированные пазы по контуру пластин и фиксируются зажимной клипсой. Конструкция SonderLock представляет собой клипсу без монтажного ушка, которая фиксируется по принципу защелкивания. При монтаже клипса вставляется в паз на поверхности пластины и надежно закрепляется до характерного щелчка. Дополнительную герметичность системы обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Для снижения тепловых потерь возможна комплектация теплообменника теплоизоляцией.
